HYSG型轨道固定件

一、其主要特点为：可用于吊轨梁宽度≤250mm；M20的螺栓，8.8级高强度，拧紧力据为228N.m随每个轮压处的最大侧向力为120KN。

7、焊接底座板。

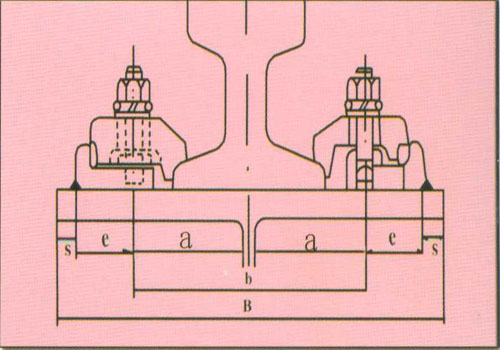

HYSG系列轨道固定安装示意图

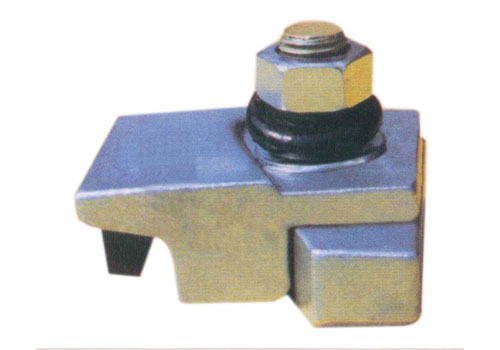

HYZG系列轨道固定件

1、便于钢轨的安装、调整及更换。
2、由于橡胶压舌及符合橡胶垫板的作用，具有缓冲。能降低行车在运行中的噪音。
3、M22螺栓拧紧力矩170N.m。
4、压轨器最大侧向力80KN。
5、使用时应注意带水平轮吊车使用，如水平轮与压轨器螺栓顶端大于10mm空隙，当影响到吊车的正常运行时可采用螺栓反装办法安装。

HTC型轨道固定件的特性

1、主要用于钢吊车梁上带水平导向轮吊车轨道的固定及大吨位软吊车轨道的固定（Q>300吨—1000吨）。

5、安装要求请参照焊接型轨道固定件（WJK）系列说明。

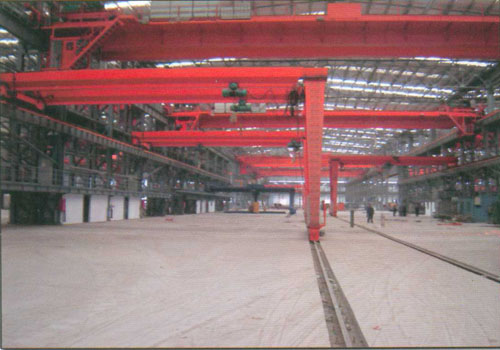

               南通船厂

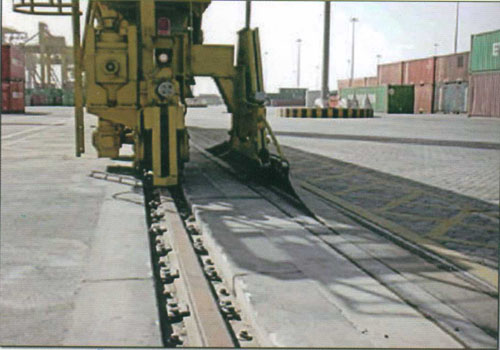

大连港集装箱码头项目
